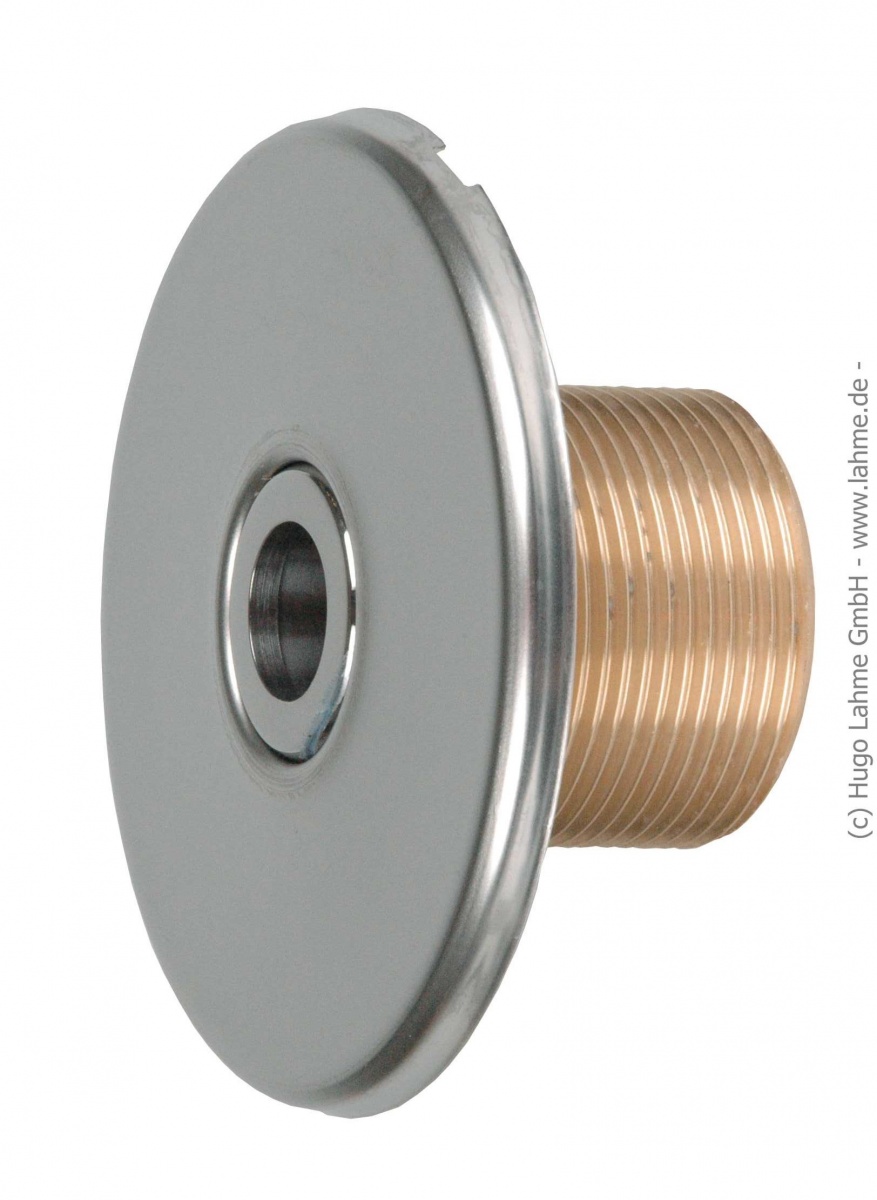

Buses de refoulement avec couvercle INOX et rotule orientable ø18 mm pour piscines carrelées et pré-fabriquées

Réf. : BUSE DE REFOULEMENT INOX A ROTULE 18 MM - Codes : 3100420 - 3100720 - 3101420 - 3101720

RéférenceBUSE DE REFOULEMENT INOX A ROTULE 18 MM
MarqueAllfit
Code3100420 - 3100720 - 3101420 - 3101720
Diamètre100 mm
Débit10 m³/h m³/h
Matières Inox / Bronze, Inox / Laiton Rouge
OrigineHugo Lahme
Type de bassins
Matières
Normes
DINEN

Descriptif produit :

Références INOX

 Désignation

laiton

bronze



3100420

3100421

Couvercle Inox 316L, rotule 18 mm, buse 40 mm G1½ externe

3100720

3100721

Couvercle Inox 316L, rotule 18 mm, buse 70 mm G1½ externe

3101420

3101421

Couvercle Inox 316L, rotule 18 mm, buse 40 mm G2 externe

3101720

3101721

Couvercle Inox 316L, rotule 18 mm, buse 70 mm G2 externe

Références ABS blanc



3100490

3100491

Couvercle ABS 316L, rotule 18 mm, buse 40 mm G1½ externe

3100790

3100791

Couvercle ABS 316L, rotule 18 mm, buse 70 mm G1½ externe

3101490

3101491

Couvercle ABS 316L, rotule 18 mm, buse 40 mm G2 externe

3101790

3101791

Couvercle ABS 316L, rotule 18 mm, buse 70 mm G2 externe

Selon la norme DIN ISO 228 BSPP (DIN 259) voici les correspondances entre G et diamètre extérieur maxi en mm : G1 = 33,25 mm / G1½ = 47,80 mm / G2 = 59,61 mm / G2½ = 75,18 mm

Accessoires

Pour installation sur coque de bassin préfabriqué ajouter les contre-écrou, au choix selon le pas de vis de la buse.

  • 3960050 : Contre-écrou G1 1/2 interne, avec joint
  • 3950050 : Contre-écrou G2 interne, avec joint
  • 3970050 : Contre-écrou G2 1/2 interne, avec joint

Téléchargement :

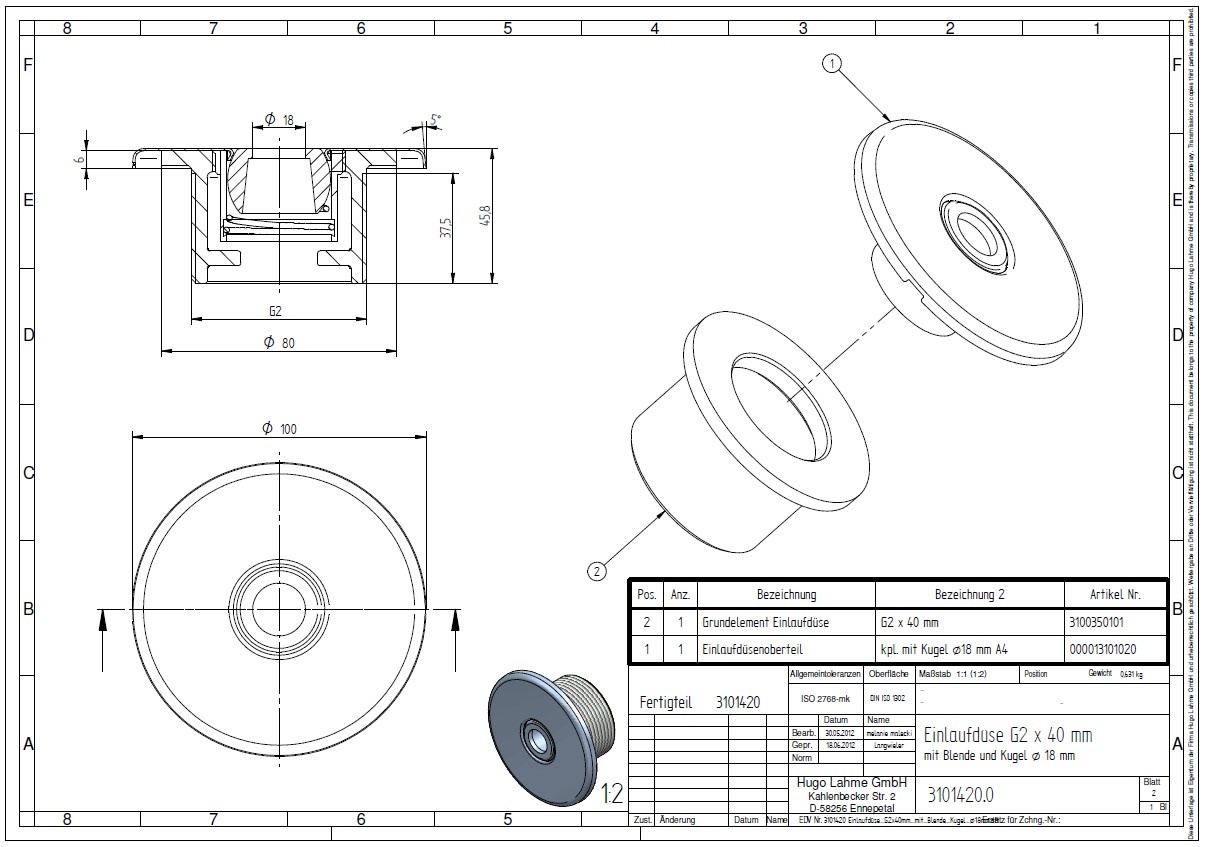

Notice Technique Plan (pdf)
