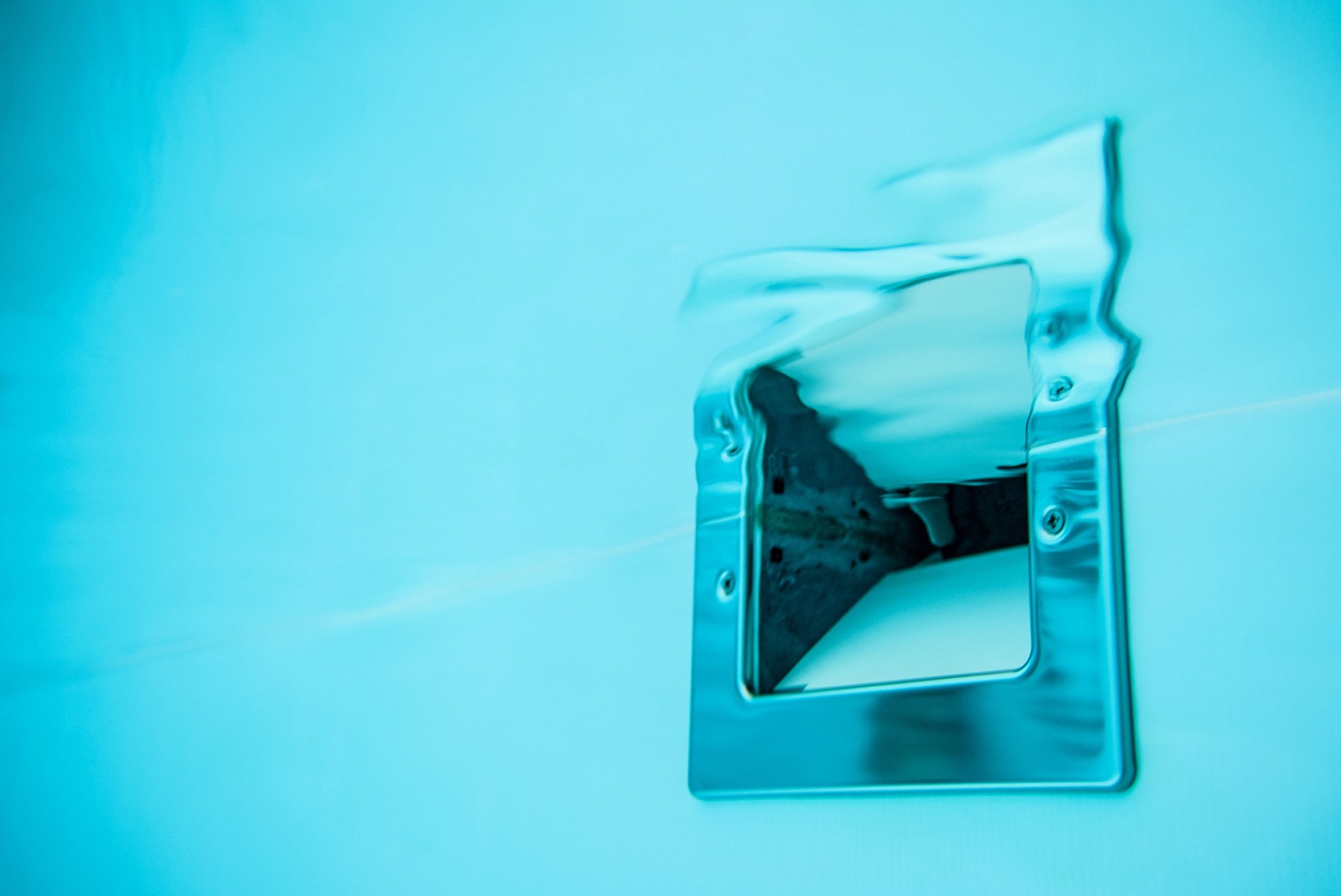

Skimmer plat 1010020 , profondeur d'installation 160 mm, cadre inox, corps laiton ou bronze avec collecteur d’aspiration simple

Réf. : SKIMMER PLAT 1000020 160 MM DOUBLE COLLECTEUR - Codes : 1010020 - 1010021

RéférenceSKIMMER PLAT 1000020 160 MM DOUBLE COLLECTEUR
MarqueAllfit
Code1010020 - 1010021
Largeur157 mm
Longueur300 mm
Hauteur235 mm
Débit10 m³/h
Matières Inox / Bronze, Inox / Laiton Rouge
OrigineHugo Lahme
Type de bassins
Matières

Descriptif produit :

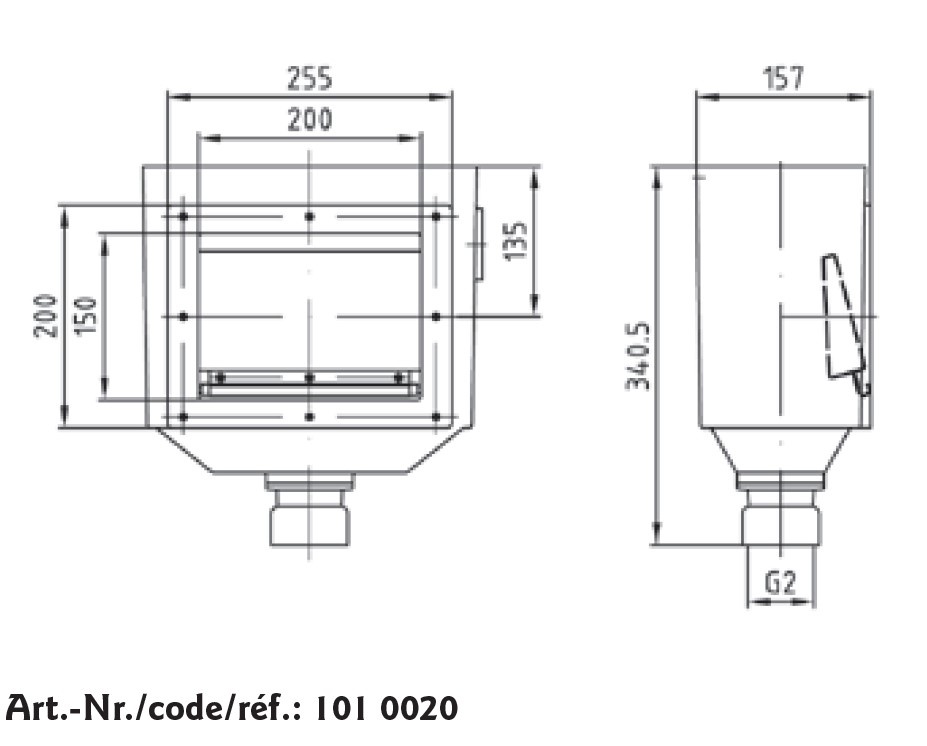

Skimmer 101 0020 modèle extra plat comme la référence 1000020 mais avec possibilité seulement de raccord G2 au système de filtrage. La boîte d’ecoulement est raccordée séparément. Raccord de la garniture de balai par la douille réf.392 0000.

Skimmer 100 0020 modèle extra plat avec couvercle rectangulaire inox 316L, volet et corbeille filtre en plastic.
Dans le boîtier se trouve un raccordement G1½ filetage interne pour sécurité de débordement.
Au fond du boîtier se trouve une sortie à deux voies avec un clapet de valve bi directionnelle et deux raccords G2 filetage intérieur pour raccordement de l'écoulement de fond et pour la filtration. Par réglage manuel du clapet de valve interne on éffectue l'aspiration en surface ou en fond.
Par le branchement de la douille en PVC réf. 109 0050 la prise pour balai est raccorder.
Pour vider le bassin par la filtration on retir le clapet de valve en le remplacant par le bouchon réf. 1070000 en le serrant à l'aide de la clef réf. 108 0000.
Un raccordement au circuit équipotentiel est possible.

Skimmers de surface pouvant être associés à un régulateur de niveau mécanique ou automatique, corps laiton ou bronze avec collecteur d’aspiration simple ou double, couvercle rectangulaire inox 316L, volet et panier de filtre. Sortie G1½ avec filetage interne en façade arrière pour raccord de sécurité de débordement. Sortie inférieure simple G2 (références 1010020/1010021 et 1262020/1262021) avec filetage interne, ou double G2 (références 1000020/1000021 et 1252020/1252021) avec filetage interne pour raccordement à l’aspiration et bonde de fond, avec clapet bi-directionnel. L'aspiration s'effectue en surface ou en fond par réglage manuel du clapet de valve interne.
Pour l'emploi de balais aspirateurs automatiques ou mécaniques, nous recommandons l'utilisation d'une plaque d'aspiration 1091050 afin de pouvoir fixer le tuyau flottant. Pour vider le bassin grâce à la filtration, il faut retirer le clapet de valve, le remplacer par le bouchon 1070000 et le serrer à l'aide de la clé 1080000.
Selon la norme DIN ISO 228 BSPP (DIN 259) G1½ = 47,80 mm maxi / G2 = 59,61 mm maxi

             référence



  laiton

  bronze



  1000020

  1000021

 Skimmer extra plat 160 mm double collecteur

  1010020

  1010021

 Skimmer extra plat 160 mm simple collecteur

  1252020

  1252021

 Skimmer 240 mm double collecteur

  1262020

  1262021

 Skimmer 240 mm simple collecteur
