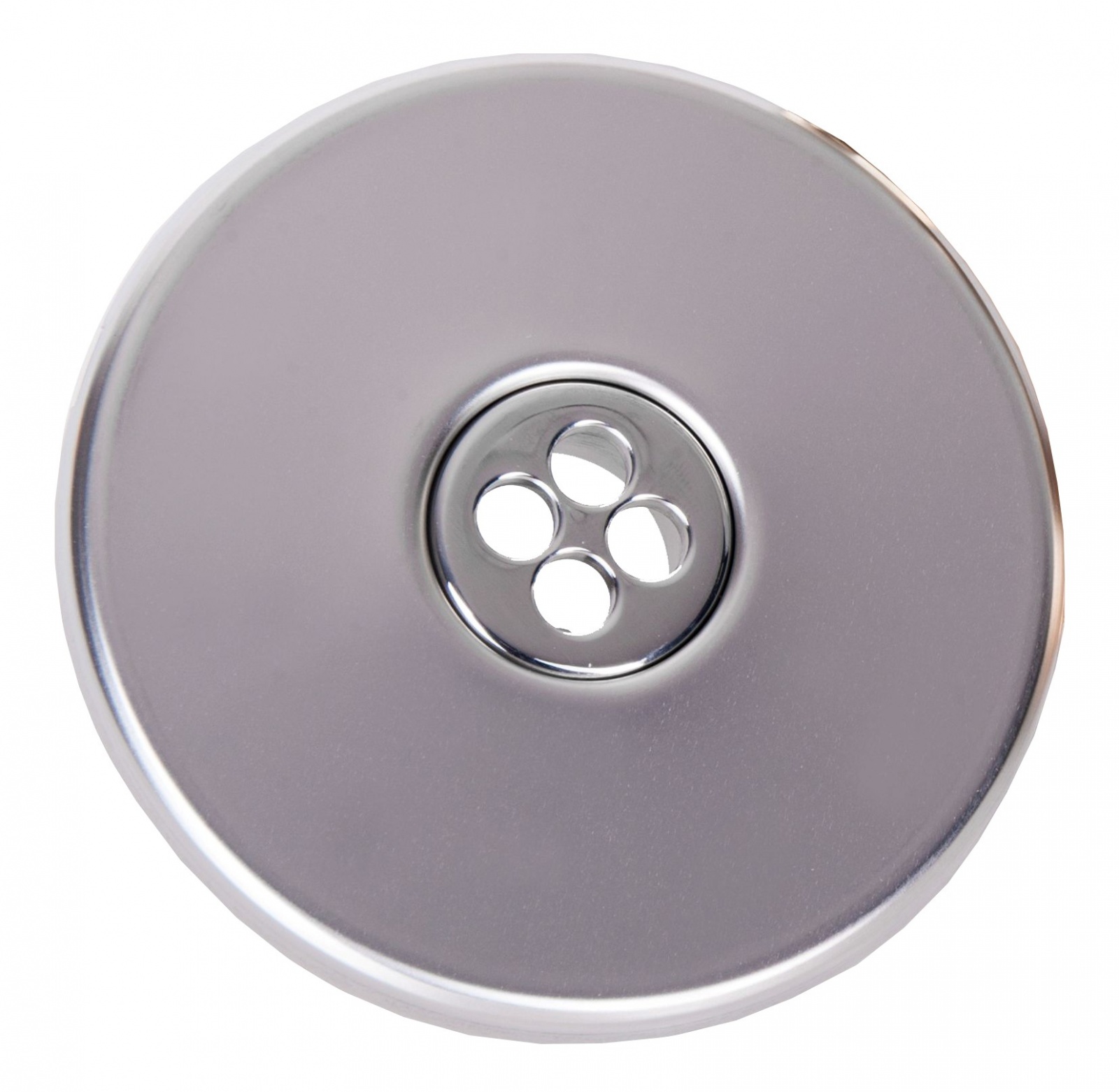

Buses de refoulement avec couvercle INOX et rotule orientable à 4 trous ø8 mm (4x8) conformes DIN EN pour piscines carrelées et pré-fabriquées

Réf. : BUSE DE REFOULEMENT INOX A ROTULE 4 x 8 DIN - Codes : 3105220 - 3105520 - 3105820 - 3106220

RéférenceBUSE DE REFOULEMENT INOX A ROTULE 4 x 8 DIN
MarqueAllfit
Code3105220 - 3105520 - 3105820 - 3106220
Diamètre100 mm
Débit10 m³/h m³/h
Matières Inox / Bronze, Inox / Laiton Rouge
OrigineHugo Lahme
Type de bassins
Matières
Normes
DINEN

Descriptif produit :

Références INOX

 Désignation

laiton

bronze



3105220

3105221

Couvercle Inox 316L, rotule orientable 4 trous (4x8 mm), buse 40 mm G1½ externe. DIN EN conforme.

3105520

3105521

Couvercle Inox 316L, rotule orientable 4 trous (4x8 mm), buse 70 mm G1½ externe. DIN EN conforme.

3105820

3105821

Couvercle Inox 316L, rotule orientable 4 trous (4x8 mm), buse 40 mm G2 externe. DIN EN conforme.

3106220

3106221

Couvercle Inox 316L, rotule orientable 4 trous (4x8 mm), buse 70 mm G2 externe. DIN EN conforme.

Selon la norme DIN ISO 228 BSPP (DIN 259) voici les correspondances entre G et diamètre extérieur maxi en mm : G1 = 33,25 mm / G1½ = 47,80 mm / G2 = 59,61 mm / G2½ = 75,18 mm

Accessoires

Pour installation sur coque de bassin préfabriqué ajouter les contre-écrou, au choix selon le pas de vis de la buse.

  • 3960050 : Contre-écrou G1 1/2 interne, avec joint
  • 3950050 : Contre-écrou G2 interne, avec joint
  • 3970050 : Contre-écrou G2 1/2 interne, avec joint

Téléchargement :

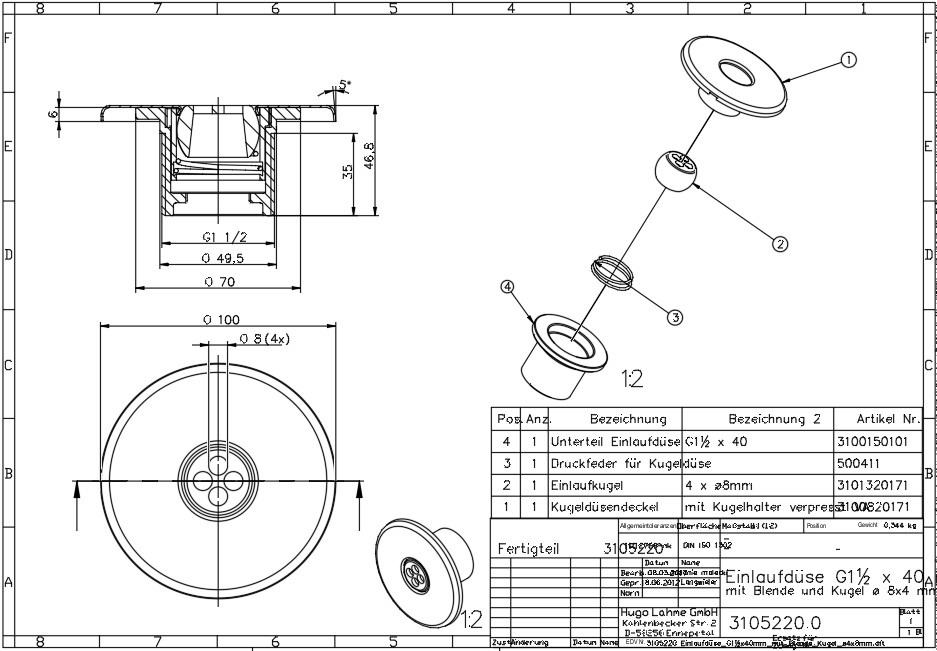

Plan (pdf)
