Buses de refoulement carrée avec couvercle INOX et rotule orientable ø18 mm pour piscines carrelées et pré-fabriquées

Réf. : BUSE DE REFOULEMENT CARREE INOX A ROTULE 18 MM - Codes : 3140020 - 3140120

RéférenceBUSE DE REFOULEMENT CARREE INOX A ROTULE 18 MM
MarqueAllfit
Code3140020 - 3140120
Diamètre100 mm
Débit10 m³/h m³/h
Matières Inox / Bronze, Inox / Laiton Rouge
OrigineHugo Lahme
Type de bassins
Matières
Normes
DINEN

Descriptif produit :

Références INOX

 Désignation

laiton

bronze



3140020

3140021

Couvercle carré 103x103 Inox 316L, rotule 18 mm, buse 40 mm G1½ externe

3140120

3140121

Couvercle carré 103x103 Inox 316L, rotule 18 mm, buse 70 mm G1½ externe

Selon la norme DIN ISO 228 BSPP (DIN 259) voici les correspondances entre G et diamètre extérieur maxi en mm : G1 = 33,25 mm / G1½ = 47,80 mm / G2 = 59,61 mm / G2½ = 75,18 mm

Note importante : l'ajustement de l'horizontalité des enjoliveurs carrés se fait facilement grâce aux deux petites vis pointeaux situées sur les tranches des enjoliveurs.

Accessoires

Pour installation sur coque de bassin préfabriqué ajouter les contre-écrou, au choix selon le pas de vis de la buse.

  • 3960050 : Contre-écrou G1 1/2 interne, avec joint
  • 3950050 : Contre-écrou G2 interne, avec joint
  • 3970050 : Contre-écrou G2 1/2 interne, avec joint

Téléchargement :

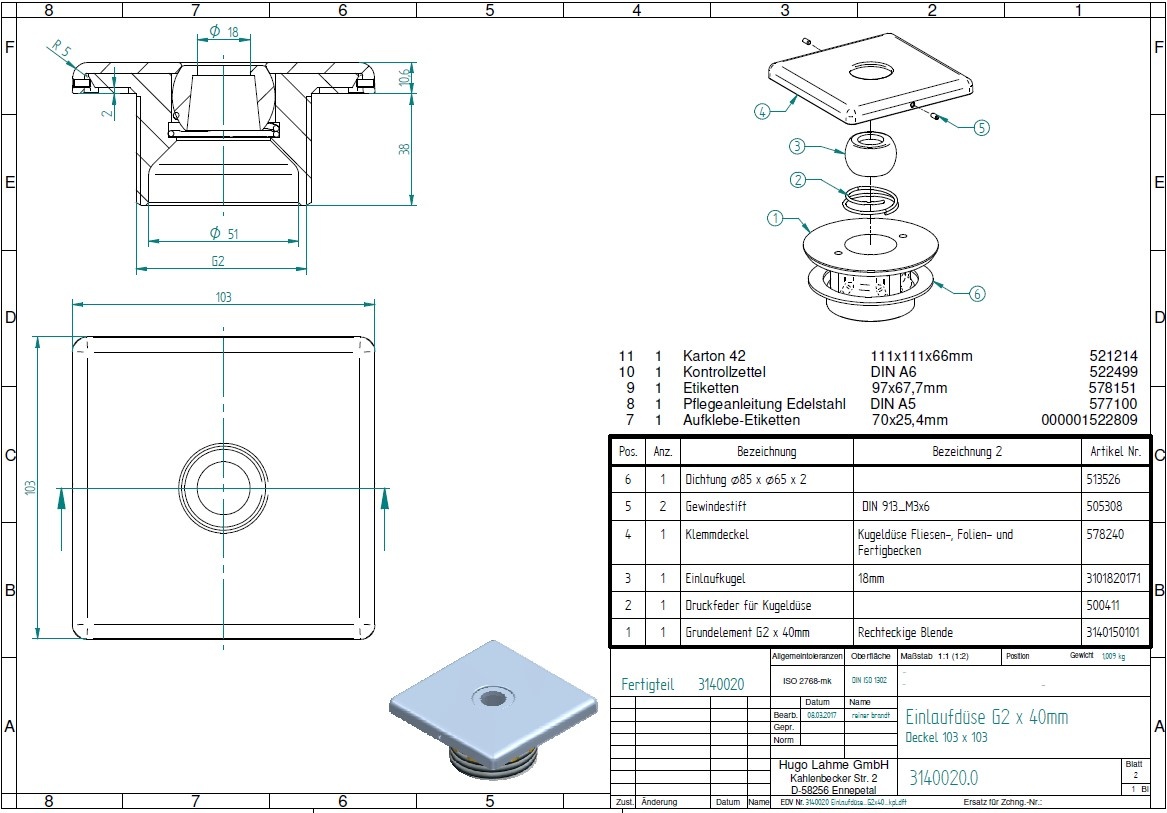

Plan (pdf)
