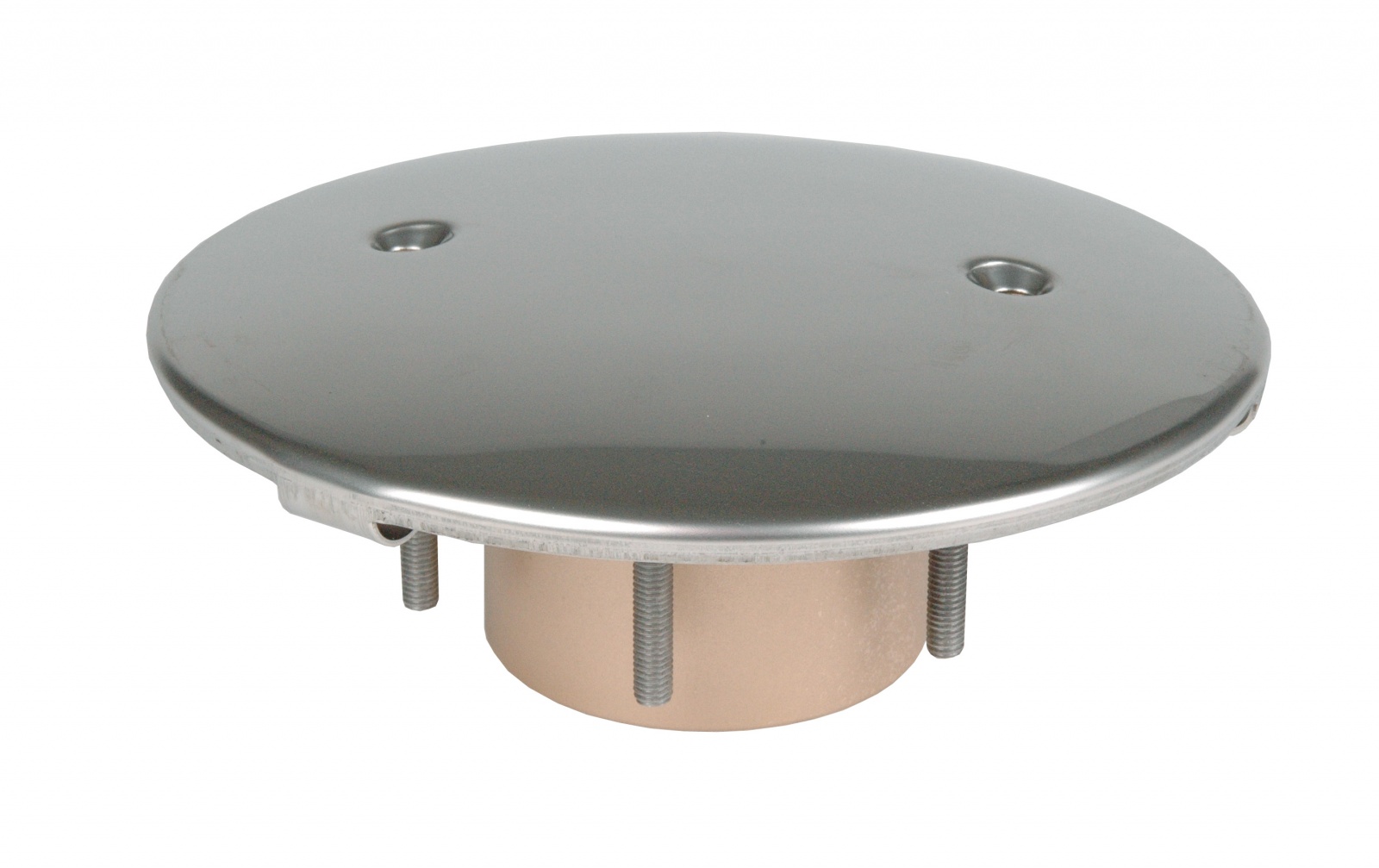

Bonde de fond laiton ou bronze, droite avec couvercle inox anti vortex Ø 168 mm et contre-écrou+joint+vis pour bassin préfabriqué

Réf. : BONDE DE FOND ANTIVORTEX DROITE G1 1/2 BASSIN PREFABRIQUE. DIN CONFORME - Codes : 2003020 - 2003021

RéférenceBONDE DE FOND ANTIVORTEX DROITE G1 1/2 BASSIN PREFABRIQUE. DIN CONFORME
MarqueAllfit
Code2003020 - 2003021
Diamètre168 mm
Longueur57 mm
Réf. Din EmDIN - EN
Matières Inox / Laiton Rouge, Inox / Bronze
OrigineHugo Lahme
Type de bassins
Matières

Descriptif produit :

B

2003020 Bonde de fond laiton ou bronze, droite avec couvercle inox anti vortex Ø 168 mm et contre-écrou+joint+vis pour bassin préfabriqué

Marque AllFit
Code 2003020 - 2003021
Culot G2 x 30 mm
Diametre / Largeur 168 mm
Longueur / Hauteur 57 mm
Matière 2003020 laiton 2003021 bronze

Buse de refoulement en laiton ou bronze. Couvercle en inox anti-vortex diamètre externe 168 mm, hauteur 22 mm et diamètre interne 92 mm. Le corps de la buse est en laiton, diamètre supérieur 108 mm, connexion par pas de vis G2 interne, hauteur 45 mm. Le corps est équipé de deux trous M6 pour visser la bride, le joint et le couvercle.

Téléchargement :

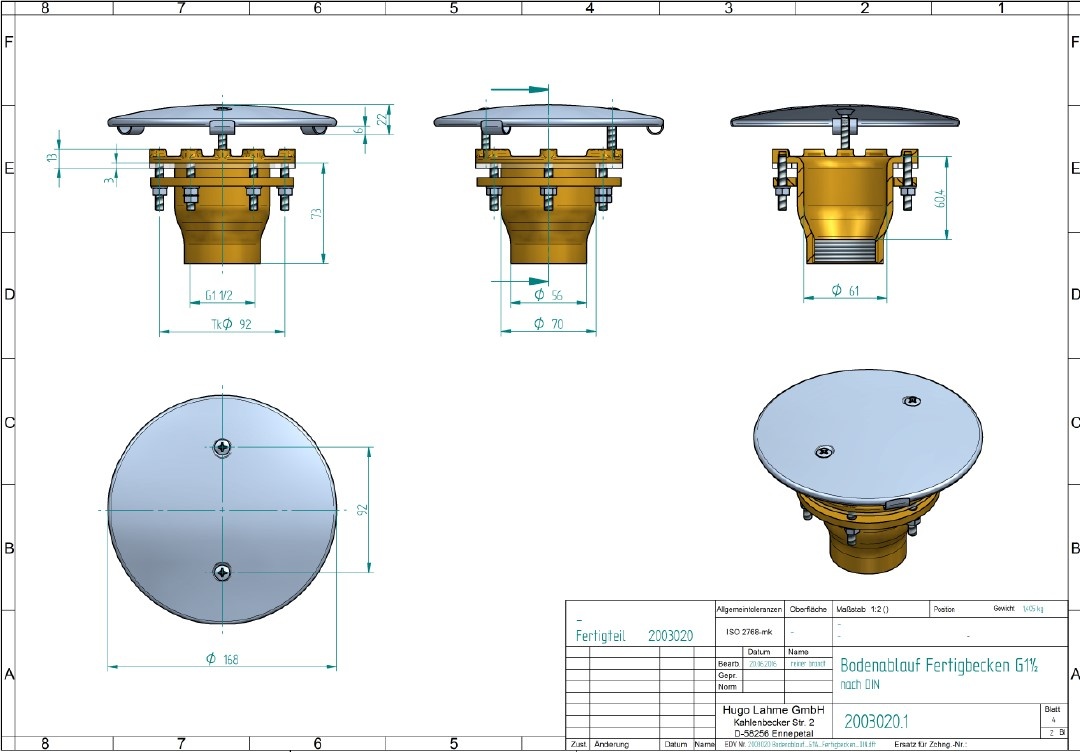

Notice Technique Plan (pdf)
